Özel Üretim Konnektörler

Konnektör Özelleştirme İşlemi

Gereksinimlerin görüşülmesi ve tartışılması süreci → tasarım çizimi ve teknik inceleme → kalıp geliştirme ve prototip üretimi → numune montajı ve performans testi → tasarım onayı ve optimizasyon → işlemlerin sonlandırılması ve üretime hazırlık → üretim ve teslimat → satış sonrası teknik destek ve iyileştirmeler

Avantajları

Teknik Uzmanlık
Askeri tip konnektörlerin Ar-Ge'si, geliştirmesi, başarılı şekilde üretimi ve teslimatında 10 yılı aşkın uzmanlık.
Üretimdeki Yeteneklerimiz
CNC işleme, üretim ve elle işlemedeki ayrı kabiliyetlerimiz küçük miktarlı siparişlerin üretim esnekliği destekler.
Kalite Kontrol Sistemi
Askeri tip IQC, IPQC ve FQC kalite kontrol sistemi, işlemlerin %100 takip edilebilirliğini sağlar.
Teslimat
Numune teslimatında 30 gün içinde teslimat ve üretim süresini %15'e kadar düşüren bire bir özel hizmet.
Hizmet
Ürün seçimi, maliyet optimizasyonu, geliştirmesi ve tekrarı hizmetleri

Askeri ve endüstriyel tip konnektörlerin geliştirilmesinde uzun yıllara dayanan uzmanlık birikimine sahibiz. Uzmanlığımız sayesinde standart spesifikasyonlardan olağanüstü çalışma koşullarını üstesinden gelebilecek tam özelleştirme çözümleri sunuyoruz.

Özelleştirme ve Spesifikasyonları

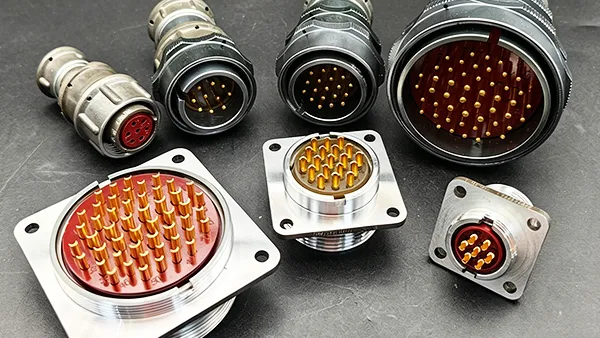

Standart Modelleri Destekler: Amerika Askeri Tip standartları (MIL-38999), Rus tipi ve standart dışı özel tasarımları (HW-76ZKNP3 vb.) içeren modelleri destekler.
Kontak matriksi: tek çekirdekten yüksek sıklıkta dizilere konfigürasyonlarını kapsar. Pin (HSB serisi), kontak türü (krimp, lehim, PCB direkt), karışık yüksek akım ve yüksek sıklıkta iletim seçeneklerini de içerir.
Mekanik içyüz: gövde boyutları, montaj yöntemleri (panel, kablo, flanş), ve kilit sistemleri (bayonet, dişli, kendinden itmeli çekmeli kilit) özelleştirilebilir.

Elektrik ve Çevresel Performans Özelleştirmesi

Yalıtım direnci, dielektrik güç ve kontak direnci gibi elektrik parametreleri düşük sıklıktan yüksek hızlı ve RF aralığına (SMA/BMA vb.) ayarlanabilir.
Titreşim direnci, darbe direnci seçenekleriyle -55℃ ile +125℃ sıcaklık dereceleri arasında neme, rutubete ve tuz spreylere karşı zorlu çevre koşullarında çalışacak şekilde tasarlanmıştır.
Yüksek dayanıklılık gerektiren uygulamalar için mekanik ömrü 1000'den 10000+'ye kadar takma sökme döngüsü ayarlanabilir.

Malzeme ve işlem özelleştirmesi

Gövde materyalleri: alüminyum alaşım, pirinç, paslanmaz çelik ve kompozit malzemeler, nikel, altın kadmiyum kaplamalarla ve korozyona dayanıklı iyileştirme seçeneklerini içerir.
Hassas kaplama: kontak kaplama seçenekleri maliyet verimi ve iletim dengesini sağlayacak şekilde seçilmiş altın (1.27μm), gümüş ve kalayı içerir.
Özel işleme: IP67/IP68 sızdırmazlık koruması, hatalı takmayı önleme, EMI Ekranlama ve yanmayı önleyici seçenekleri mevcuttur.

Tipik Uygulamalar

Elektrik parametreleri yalıtım direnci, dielektrik güç ve kontak direnci gibi özellikler düşükten yüksek hıza kadar ve RF aralığı (SMA/BMA serisi) özelleştirilebilir.
Aşırı titreşim, darbe, yüksek ve düşük sıcaklık derecesi, nem, rutubet ve tuz sprey gibi zorlu çevresel koşullarda çalışacak şekilde tasarlanmıştır.
Mekanik ömrü, 1,000'den +10,000' e kadar takma sökme döngüsü olacak şekilde ayarlanabilir.
RF/mikrodalga uygulamaları: özel SMA ve BMA koaksiyonel konnektörler yüksek sinyal iletimi sağlar.
Yüksek sıklıklı iç bağlantı sistemi: HSB serisi ve HW-KA68254DPV32MDTH gibi yüksek sıklıklı konnektörler çoklu sinyal iletimi gerektiren kompakt cihazlar için tasarlanmıştır.
Standart olmayan ekipmanları: uygulama gereklilikleriyle buluşan özel ekipman arayüzleri için özel RPJ30 konnektörler

Özelleştirilmiş Konnektörlerden Örnekler

HW-1-2L-25SSMRTN

Materyaller
İzolatör	cam doldurma PPS, UL 94-V0
Kontak	Bakır alaşımlı, 1.27 μm altın kaplama
Gövde	Alüminyum alaşım, nikel kaplama
Ek	Paslanmaz Çelik
Elektrik
Dielektirk Dayanma Direnci	600 V @ deniz seviyesi
Yalıtım Direnci	≥ 5000 MΩ @ 500 VDC
Anma Akımı	≤ 3 A
Kontak Direnci	ilk: ≤ 10 mΩ
Manyetik Geçirgenlik	≤ 2 μ
Mekanik
Takma sökme döngüsü	500
Darbe	50 g
Titreşim	20 g
Çevre
Çalışma Derecesi	-55 °C'den +150 °C'ye kadar

HW-76TJL3-A / HW-76ZKNP3 Özel Dikdörtgen Konnektör

Çevresel	Çalışma Derecesi	-55 °C'den +165 °C'ye kadar
Dinamik	Sinüzoidal titreşim	10'den 2000 Hz'ye, 196 m/s²
	Rastlantısal titreşim	0.4 g²/Hz PSD, 23.1 g RMS
	Mekanik darbe	735 m/s² , 11 ms
Elektrik	Dielektrik Dayanma Direnci	800V
	Yalıtım Direnci	≥ 5000 MΩ
	Kontak Direnci	≤ 10 mΩ
	Anma Akımı	3 A
Mekanik	Takma sökme döngüsü	500
Malzemeler	Gövde	Alüminyum alaşım, nikel kaplama
	İzolatör	yüksek mühendisli performans plastikleri
	Kontak türü	bakır alaşımlı, nikel üzerine altın kaplama

RPJ30 Serisi (Modeller: RPJ30-15ZK-15 / RPJ30-15TJ)

Mekanik	Sinüzoidal Titreşim	1'den 2500 Hz, 40 g tepe
	Mekanik Darbe	1500 g tepe
	Doğrusal İvme	100 g (1000 m/s²)
Çevresel	Çalışma Derecesi	-60 °C 'den +85 °C'ye
	Depolama Derecesi	-60 °C 'den +70 °C'ye
	Bağıl Nem Oranı	%98'ye kadar RH @ 35 °C (Yoğuşmasız)
	Özel Çevresel Direnç	Zor çevresel koşullara göre direnç
	Çoklu İvme	1500 m/s²
	Düşük Basınç	1.3 × 10⁻⁴ Pa
	Takma sökme döngüsü	250
	Hatalar arası ortalama süre	1000 s @ 90 °C yada 9000 s (her kontak sayısı)
Elektrik	Kontak Gerilimi	≤ 0.01 Ω
	Yalıtım Direnci	≥ 5000 MΩ
	Dielektrik Dayanım Gerilimi	800 V
	Her Kontak için Çalışma Akımı	≤ 1.0 A
	Her Kontak için Maks. Akım	≤ 2 A
	Maks. Çalışma Voltajı	150 V
	Raf ömrü	25 yıl

SMA Serisi & BMA Serisi

Malzemeler	İzolatör	PEI
	Kontak İçi	altın kaplama bakır alaşım
	Kontak Dışı	Pasifleştirilmiş paslanmaz çelik
Elektrik	Karakteristik Empedans	50 Ω
	Sıklık aralığı	DC'den 18 GHz
	Yalıtım direnci	≥ 5000 MΩ
	Kontak Direnci	Kontak içi: ≤ 6.0 mΩ Kontak dışı: ≤ 3.0 mΩ
	Dielektrik Dayanım Gerilimi (DWV)	1000 V
	Voltaj Dayanma Dalgası Oranı (VSWR)	1.2:1
Mekanik	Takma sökme döngüsü	500
Çevresel	Çalışma derecesi	-55 °C'den +165 °C'ye
Çevresel	Arayüz standartı	MIL-STD-348A

HSB Serisi Yüksek Sıklıkta Konnektör

Materyaller	İzolatör	30% Cam doldurulmuş LCP
	Kontak	0.65 mm Twist Pin
	Aksesuarlar	Paslanmaz Çelik
Elektrik	Dielektrik Dayanım Gerilimi (DWV)	800 VAC @ Deniz Seviyesi
	Yalıtım direnci	≥ 5000 MΩ
	Akım Kapasitesi	≤ 3 A
	Kontak Direnci	≤ 10.0 mΩ
Mekanik	Sinüs Titreşimi	10'den 2000 Hz'ye, 196 m/s²
	Rastgele Titreşim	0.4 g²/Hz PSD, 23.1 g RMS
	Mekanik Darbe	735 m/s², 11 ms
	Takım söküm döngüsü	2000
Çevresel	Çalışma Derecesi	-55 °C'den +125 °C'ye kadar
