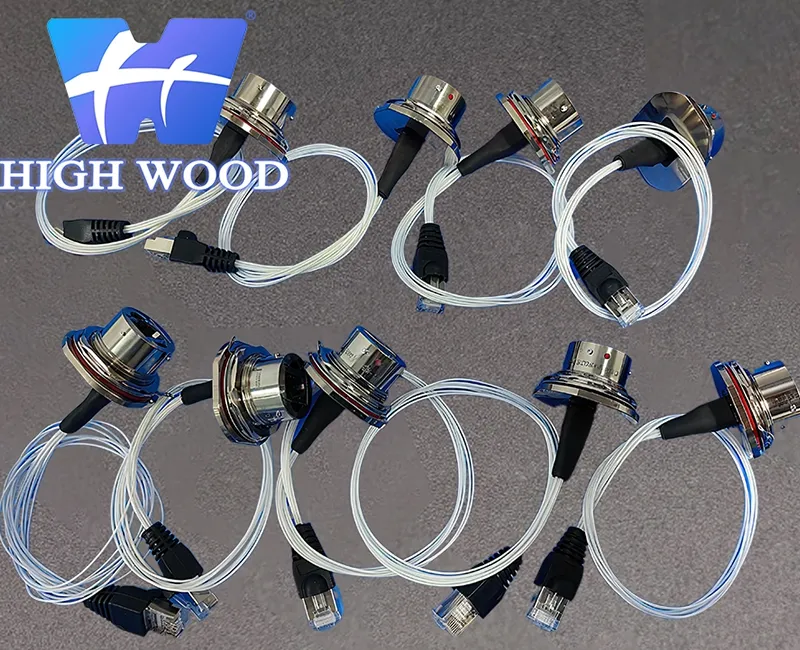

YW Serisi Yuvarlak Bayonet Konnektör
Yuvarlak bayonet konnektörler RJ45, USB, Mini USB ve IEEE 1394 gibi standart arayüzlerle direk olarak entegredir. Bu konnektör modeli, endüstriyel ve elektronik bağlantı sistemleri için MIL-DTL-26482 ve MIL-DTL-38999 boyutları ve performans gereksinimleriyle uyumludur.
Spesifikasyonlar
| Çevresel | Çalışma Derecesi | -55 °C'den +125 °C'ye kadar |
| Bağıl nem oranı | 90%'den 95%'e kadar @ 40°C | |
| Giriş koruması (RJ45) | IP65 | |
| Mekanik & Dinamik | Titreşim | 10'den 2000 Hz'ye, 147 m/s² |
| Mekanik Darbe | 490 m/s² | |
| Sökme takma döngüsü | ≥ 500 | |
| Elektrik | Çalışma Voltajı | RJ45: 150 V USB / Mini USB: 30 V 1394: 40 V |
| Akım kapasitesi | RJ45: 1.5 A USB / Mini USB: 1.0 A 1394: 1.5 A | |
| Kontak Direnci | RJ45: ≤ 20 mΩ USB: ≤ 30 mΩ 1394 / Mini USB: ≤ 50 mΩ | |
| Yalıtım Direnci | ≥ 5000 MΩ | |
| Dielektrik Dayanım Gerilimi (DWV) | RJ45: 1000 V USB / Mini USB / 1394: 500 V | |
| Data İletimi | Ek kaybı (RJ45) | 0.3 dB @ 100 MHz |
| Çapraz konuşma zayıflatması (RJ45) | 40 dB @ 100 MHz | |
| Karakteristik Empedans (RJ45) | 100 Ω | |
| Anma Data (RJ45) | 1000 Mbps | |
| Standart uyumluluk | USB 2.0 ve IEEE 1394 standartlarla uyumluluk |
Özellikler
- Yuvarlak Bayonet Konnektörler, bayonet kilit sistemini kullanması sayesinde hızlı takma sökme işlemi sağlayarak çalışma sırasında herhangi bir gevşeme olmasını önler ve güvenli bir kilitlenme sağlar.
- Su ve toz geçirmez tasarımı sayesinde zorlu çevresel koşullarda yüksek giriş koruma oranı sağlanır.
- Yüksek ve düşük sıcaklık derecelerine, titreşime, darbeye karşı dirençili oluşu dengeli bir mekanik performans vermesini sağlar.
- Ağ ve veri arayüzleriyle entegre olması, sistem entegrasyonun iyileştirilmesini ve kablo düzenin sadeleşitirilmesini sağlar.
- Altın kaplama kontaklar, yüksek ve dengeli sinyal ve elektrik aktarımı yapılmasını sağlar.
- Korozyonu ve eskimeyi önleyen materyallerden yapılmış olmasını nedeniyle uzun ömürlü çalışma garantisi sağlar.
- Hatalı hizalamaya karşı tasarımı hassas kurulum ve sağlar ve ekipmanın zarar görmesine neden olacak hatalı takılma sökülmesini önler.
