HWC Mikro Konnektörler, 2mm Pin Aralığı
CMM/M80 Konnektörler Değiştirme

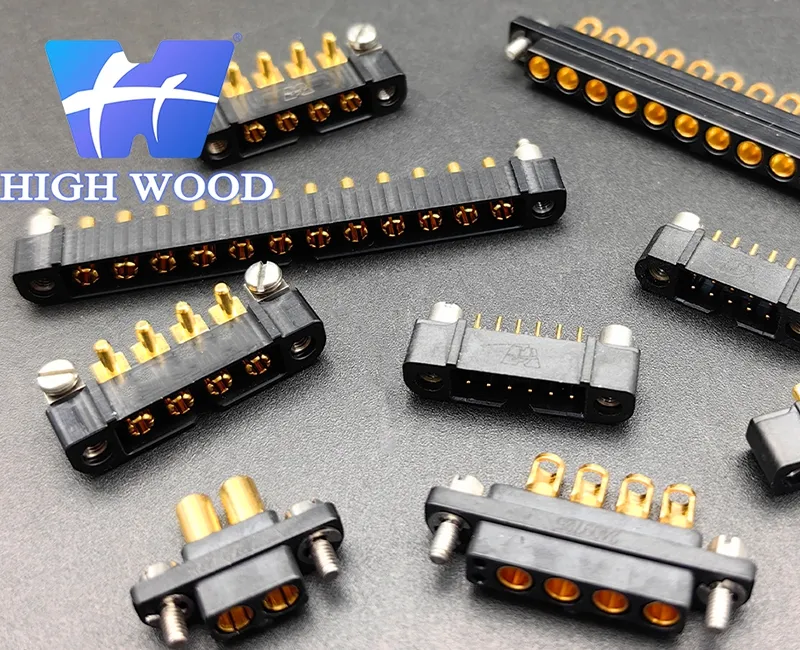

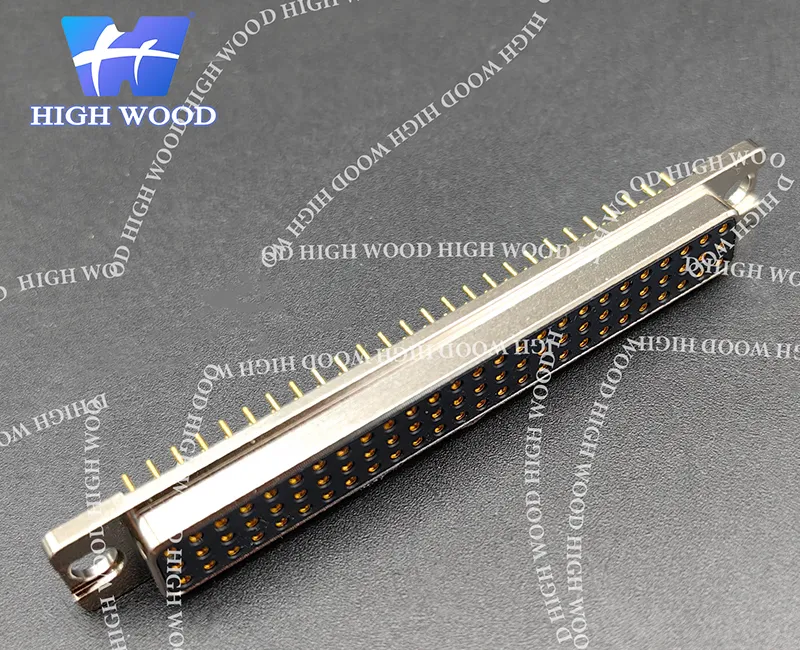

HWC ve HW-M80 konnektörler, 2mm Pin aralığına sahip (Konnektör aralığı) kompakt dikdörtgen mikro konnektörlerdir. MIL-DTL-55302F ve BS 9525 F0033'nin elektrik ve mekanik çalışma gereksinimlerini karşılayacak şekilde tasarlanmışlardır. Bu elektrik konnektörlerinin, kartan karta, kartan kabloya ve kablodan kabloya bağlantıları mevcuttur. Titreşime, darbeye dayanaklı veya dar kurulum alanları gerektiren havacılık, savunma sanayisi ve diğer alanlardaki elektronik bileşenler arasında sinyal ve güç taşırlar.

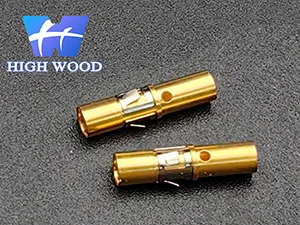

LF Kontakların Spesifikasyonları
| Malzeme | ||
| Yalıtkan | Özel PPS, UL 94-V0 yanıcılık derecesi Radyasyona dayanıklı Nem emilimi yok Oksijensiz Not: PPS özellikleri uzaycılık uygulamaları için tanınmıştır. | |
| P.C. LF Kontakları | Gövde/Kuyruk: bakır alaşımı / nikel + altın Soket: berilyum bakır / nikel + altın | |
| CRIMP LF Kontaklar | Gövde: bakır alaşımı / nikel + altın Soket: berilyum bakır / nikel + altın | |
| Donanım Tamiri | Kriko: paslanmaz çelik Mandal: berilyum bakır / nikel kaplama (HWC 100/200 yalnızca) | |
| Elektrik | |
| Kontak başı anlık değerlendrme | 3A @ 25°C 2.2A @ 85°C |
| Çalışma Voltajı (Deniz seviyesinde) | 800 VDC |
| Dielektrik Dayanım Gerilimi (DWV) | 1200 VDC |
| İlk Kontak Direnci | ≤ 10 mΩ |
| Yalıtım Direnci | ≥ 1000 MΩ |
| Mekanik | |
| Takma Çıkarma Döngüsü | 500 |
| Kontak Takma / Çekme Gücü | 0.2-2N |
| Kontakların izolatör içerisindeki tutma kuvveti | ≥ 10 N |
| İzolatör içerisindeki kontakların değiştirilebilirliği | 3 döngü (yalnızca crimp kontaklar) |
| Çevresel | |
| Çalışma Derecesi | -55°C to +125°C |
| Titreşim Şiddeti | 0.75 mm, 10 g RMS Üst üste bindirilmiş sinüzoidal dalgayla 6 saat rastgele uzunluk |
| Darbe Şiddeti | 6 ms için 100 g |
HF/HP Kontakları Spesifikasyonları

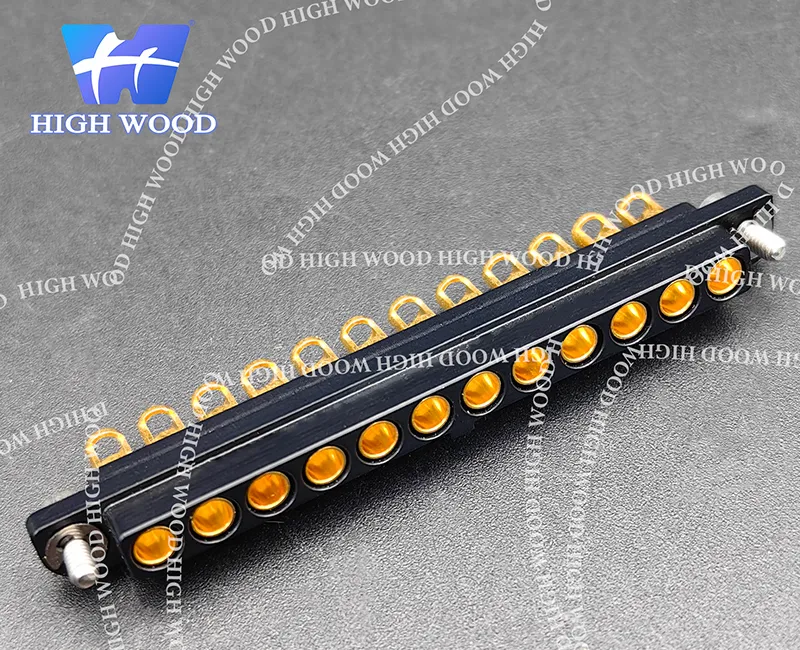

| Materyaller | |
| Yay baskılı parçalar | Berilyum bakır, altın kaplama |
| Diğer metal parçalar | bakır alaşım |
| Yalıtkan (HF) | PTFE |
| Sabitleme Klipsi | Berilyum bakır, nikel kaplama |
| Mekanik | |
| Takma Çekme Döngüsü | 500 döngü |
| Kontak Takma / Çekme Gücü | 0.50-5N |
| Çevresel | |
| Çalışma Derecesi | -55°C ile +125°C |
| Tuz Püskürtme Testi | 96 saat |
| Nem Testi | 56 gün @ 90% RH |
| Elektrik (HP Kontaklar) | |
| Kontak Direnci | ≤ 6 mΩ |
| Dielektrik Dayanım Gerilimi (DWV) (Deniz Seviyesinde) | 1000 V (RMS) |
| Anma Gerilimi | 180 V AC / 500 mA |

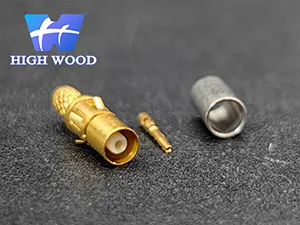

| Elektrik (HF Kontaklar) | |
| Karakteristik empedans | 50 Ω / 75 Ω |
| Yalıtım Direnci | ≥ 10,000 MΩ @ 250 VDC |
| SWR (Duran Dalga Oranı) | ≤ 1.05 + 0.04 F (GHz) |
Özellikler

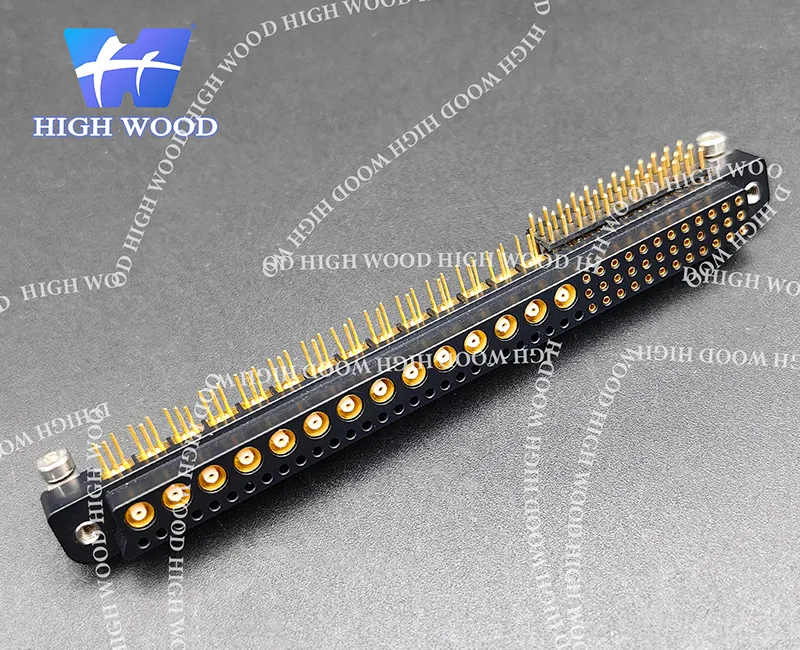

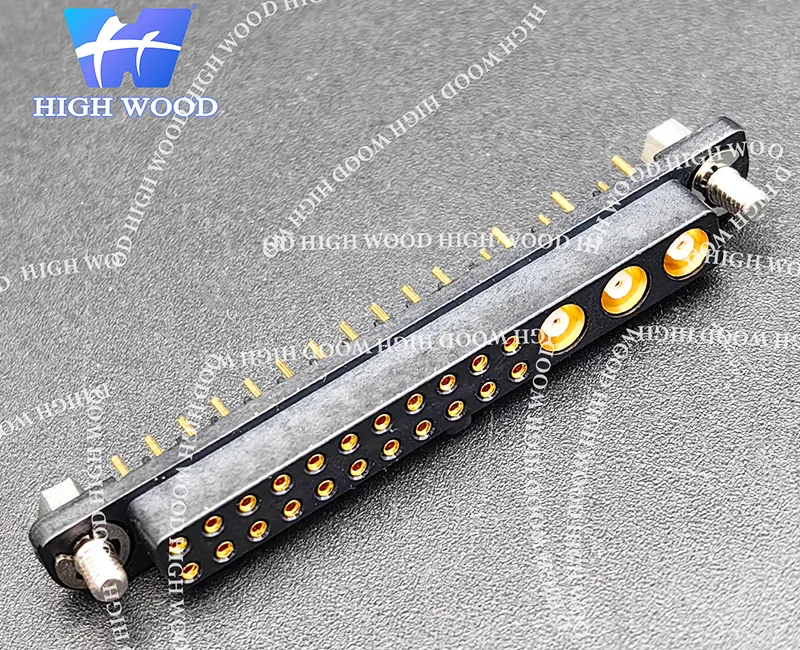

- Düşük frekans, yüksek frekans ve yüksek enerji kontakları aynı konnektörde birleştirilebilir. Tek konnektör iki yada üç ayrı ünite yeri alarak sistemdeki konnektör sayısını azaltır.
- Konfigürasyonlara bağlı olarak, konnektör %40'a kadar az PCB alanı kullanabilir, toplam hacimde %60'a kadar azaltır ve geleneksel konnektörlere göre %20 ila %50 arasında daha hafitir.
- Yay mandallar ve dahili kilitleme mekanizması, titreşim ve diğer çalışma koşulları altında konnektörü yerinde tutar.
- Üretim süreci boyunca takip edilebilirliğiyle, 15 milyondan fazla standart kombinasyonu mevcuttur. Ayrıca özel versiyonları mevcut bileşenlerinin değiştirilnesiyle geliştirilebilir.
- Konnektör numuneleri hızlıca hazırlanır ve üretim zaman yönetimi proje gereksinimleriyle buluşacak şekilde ayarlanabilir. Ayrıca konnektörün seçimi ve sipariş hazırlığı süreci sırasında teknik destek sunmaktayız.
