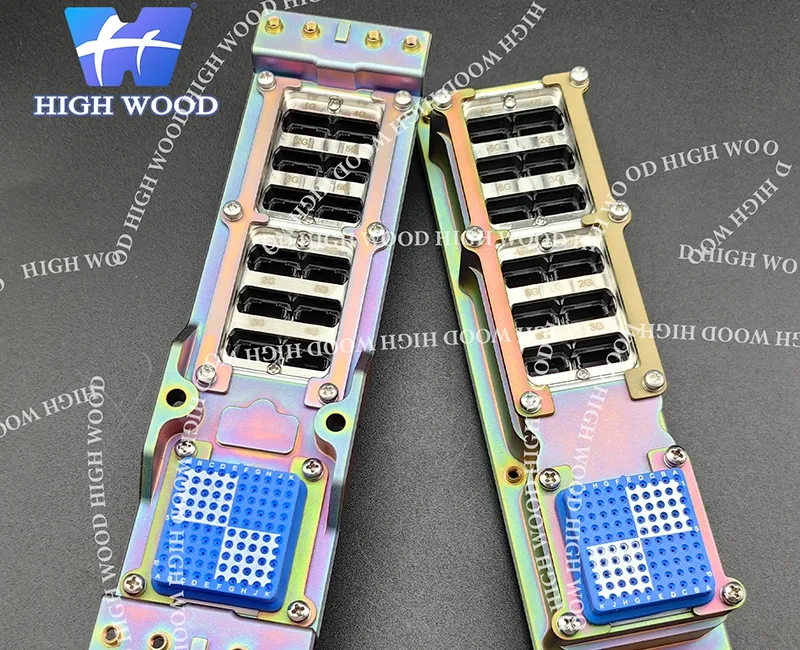

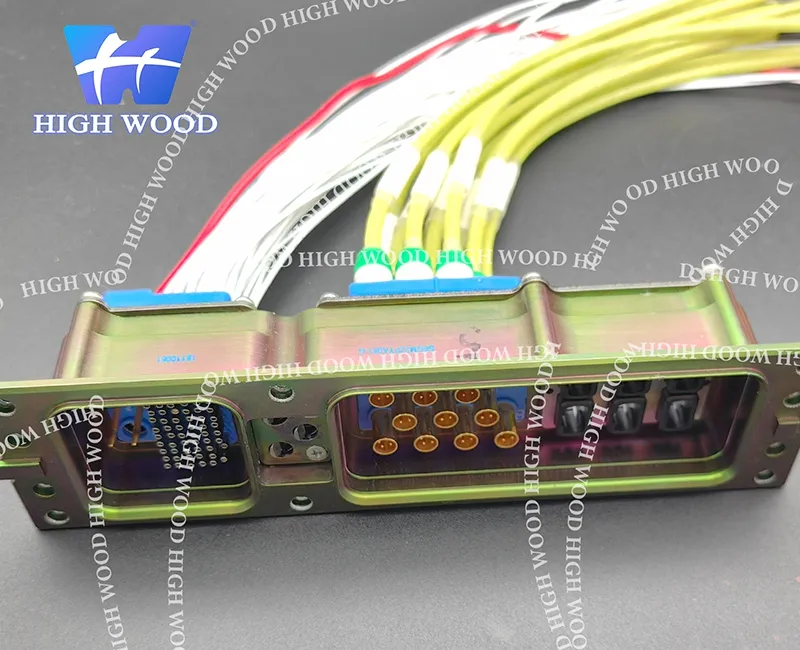

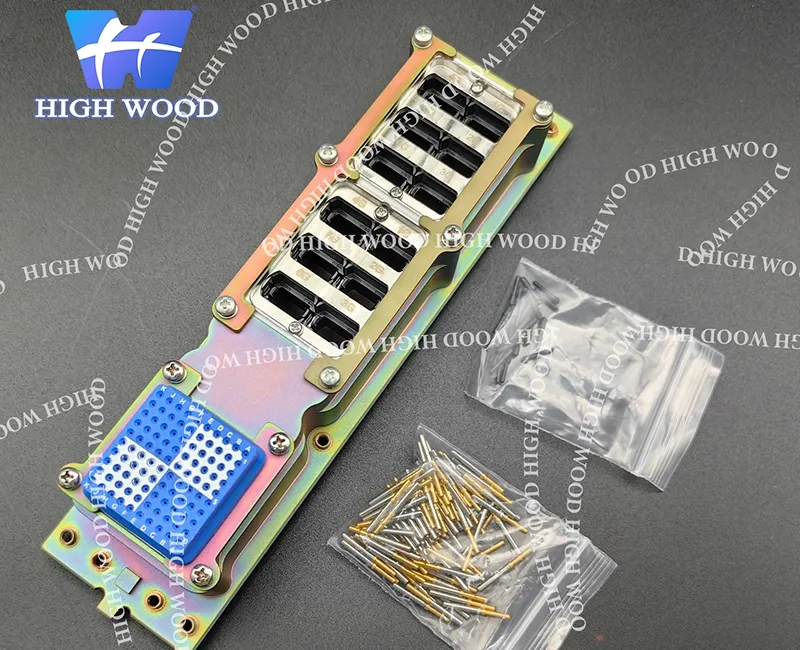

ARINC600 Raf ve Panel Konnektörleri
Dikdörtgen raf (rack) ve panel konnektörler aynı konnektör içinde farklı kontak tipleriyle modüler bir metal çerçeve tasarım kullanır. Düşük sıklıklı sinyaller, güç, yüksek hızlı diferansiyel hatlar, koaksiyel ve fiber optik kontaklar karışık sinyal iletimi için birleştirilebilir. Uygulamada güç yada fiber optike bağlı olarak her 16# pozisyonu desteklerken her bir 8# pozisyonu yüksek hızlı diferansiyel, çift koaksiyel, standart koaksiyel yada dalganan koaksiyel kontakları destekler.
Spesifikasyonlar
| Malzemeler | |
| Gövde Materyalleri & Finish | Alüminyum alaşım / Kadmiyum yada Nikel kaplama |
| İzalatör | Termoplastik |
| Sızdırmazlık | Silikon kauçuk |
| Kontaklar | Bakır alaşımlı, altın kaplama |
| Mekanik | |
| Takma Sökme Döngüsü | 500 |
| Mekanik Darbe | 50 g, 11 ms, yarım sinüs darbesi |
| Fonksiyonel Titreşim | 15'den 2000 Hz, 0.126 g² / Hz PSD, 6 toplam saat |
| Dayanma Titreşimi | 15'den 2000 Hz, 0.201 g² / Hz PSD, 7.5 toplam saat |
| Çevresel | |
| Çalışma Derecesi | Optoelektronik Konnektörler: -55 °C'den +85 °C Elektrik Konnektör: -65 °C'de +150 °C'ye |
| Tuz Sprey | Kadmiyum kaplama gövde: 500 saat Nikel kaplama gövde: 96 saat |
| Sıvı direnci | Havacılık yakıtları, hidrolik sıvılara ve soğutmalara dirençli |
| Elektrik | |
| Yalıtım Direnci | ≥ 5000 MΩ @ 500 VDC |
| Kontak Spesifikasyonları | |||
| Kontak Boyutu | Kablo Ölçüsü (AWG) | Akım Kapasitesi (A) | Kontak Direnci (mΩ) |
| Boyut 22D | 22 | 5 | ≤ 11 |
| 24 | 3 | ≤ 11 | |
| 26 | 2 | ≤ 11 | |
| Boyut 20 | 20 | 7.5 | ≤ 8.5 |
| 22 | 5 | ≤ 8.5 | |
| 24 | 3 | ≤ 8.5 | |
| Boyut 16 | 16 | 13 | ≤ 5 |
| 18 | 10 | ≤ 5 | |
| 20 | 7.5 | ≤ 5 | |
| Boyut 12 | 12 | 23 | ≤ 2.5 |
| 14 | 17 | ≤ 2.5 | |
| Boyut 10 | 10 | 40 | ≤ 1.2 |
| Boyut 8 | 8 | 53 | ≤ 0.7 |
| Boyut 4 | 6 | 80 | ≤ 0.35 |
| Kontak Elektrik Performansı | |||||
| Öğe | 16 Boyut | 12 Boyut | 10 Boyut | 8 Boyut | 4 Boyut |
| Dielektrik Dayanım Gerilimi @ Deniz seviyesinde | 1500 V | 1500 V | 1500 V | 1500 V | 1500 V |
| Dielektrik Dayanım Gerilimi @ 30,480 m | 500 V | 500 V | 500 V | 500 V | 500 V |
| Akım Kapasitesi | 13 A | 23 A | 40 A | 53 A | 80 A |
Özellikler
- Raf ve panel konnektörler, havacılık kontektör sistemleri için ARINC 600 standartlarıyla tam uyumludur.
- Farklı izalatör ve gövde kombinasyonları farklı uygulama gereksinimleriyle buluşacak şekilde kullanılabilir.
- Düşük sıklık, elektrik, yüksek hız diferansiyeli, RF ve tek bir konnektörde sinyal iletimi için optik türlerini içeren karışık kontak entegrasyonunu destekler.
- 8# yüksek hızlı diferansiyel kontaklar veri iletimi oranını 1.65 Gbps'ye kadar destekler.
- Dalgalı versiyonları performansı 18 GHz'ye kadar uzatırken standart konfigürasyonlarda 8# RF kontaklar 500 MHz'ye kadar çalışır.
